Отметка уровня сверху
Данное семейство имеет два типоразмера
Для установки семейства в Revit:
- Перейдите на вкладку "Вставка" -> Загрузить семейство и выберите
загруженный файл "otm_verh.rfa" -> нажмите "Открыть"
- Перейдите на любой фасад и выберите любой уровень.
- На панели "Свойства" нажмите "Изменить тип" и в появившемся диалоговом
окне "Свойства типа" нажмите "Копировать".
- В появившемся диалоговом окне "Имя" задайте имя типоразмера, например,
"отметка уровня + имя сверху" и нажмите "ОК"
- В окне "Свойства типа" для параметра "Обозначение" из выпадающего списка выберите
значение "otm_verh : Отметка + имя сверху" и нажмите "ОК"
- Точно также создайте еще один типоразмер, задав имя типоразмера, например,
"отметка уровня сверху" и выбрав для параметра "Обозначение" значение "otm_verh : Отметка сверху".
Теперь при выборе уровня в списке типоразмеров можно выбрать два дополнительных
типоразмера с обозначениями в виде стрелки (см. рисунки выше)
скачать

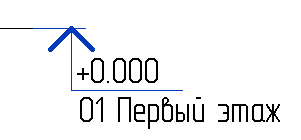

Отметка уровня снизу
Данное семейство имеет два типоразмера
Для установки семейства в Revit:
- Перейдите на вкладку "Вставка" -> Загрузить семейство и выберите
загруженный файл "otm_niz.rfa" -> нажмите "Открыть"
- Перейдите на любой фасад и выберите любой уровень.
- На панели "Свойства" нажмите "Изменить тип" и в появившемся диалоговом
окне "Свойства типа" нажмите "Копировать".
- В появившемся диалоговом окне "Имя" задайте имя типоразмера, например,
"отметка уровня + имя снизу" и нажмите "ОК"
- В окне "Свойства типа" для параметра "Обозначение" из выпадающего списка выберите
значение "otm_niz : Отметка + имя снизу" и нажмите "ОК"
- Точно также создайте еще один типоразмер, задав имя типоразмера, например,
"отметка уровня сверху" и выбрав для параметра "Обозначение" значение "otm_niz : Отметка снизу".
Теперь при выборе уровня в списке типоразмеров можно выбрать два дополнительных
типоразмера с обозначениями в виде стрелки (см. рисунки выше)
скачать
Обозначения осей
Данное семейство имеет один типоразмер и предназначено для оформления головных частей сеток.
Для установки семейства в Revit:
- Перейдите на вкладку "Вставка" -> Загрузить семейство и выберите
загруженный файл "osi.rfa" -> нажмите "Открыть"
- Выберите созданную ранее ось
- На панели "Свойства" нажмите "Изменить тип".
- При необходимости переименуте название типа осей или скопируйте и дайте новое название.
- В окне "Свойства типа" для параметра "Обозначение" из выпадающего списка выберите
значение "Osi: Заголовок сетки - Окружность"
